光ケーブル長計測器

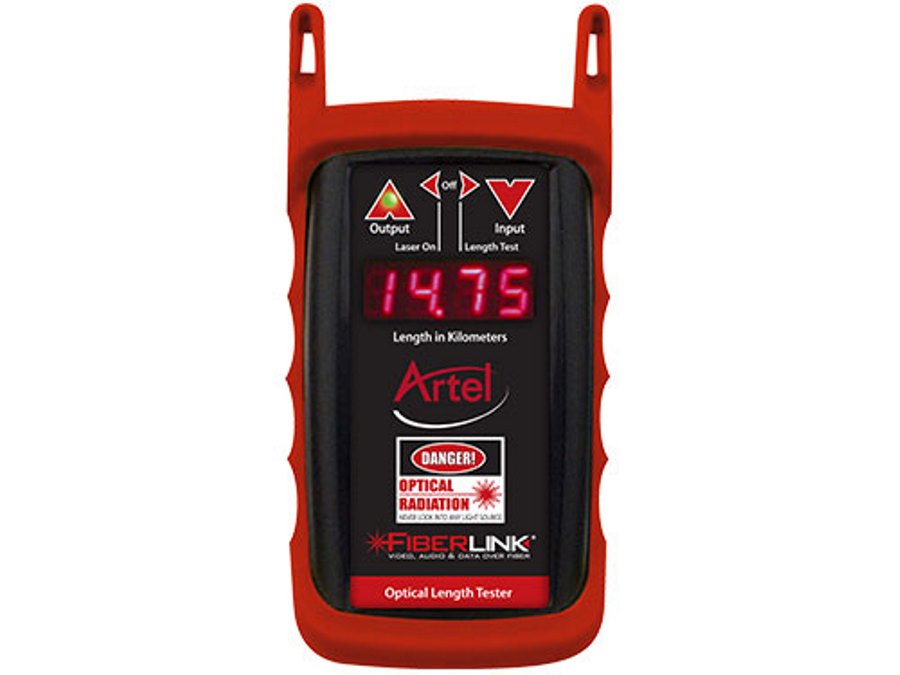

FiberLink® 6658 光ケーブル長計測器
FiberLink 6658 光ケーブル長計測器は、光ケーブル長を測定するユーザにとって、ユニークでローコストな測定器です。
光ケーブルの敷設では、入札要件に適当するために、長さ測定の要求が増えています。数千ドルする証明用のテストセットを購入するより、FiberLink 6658光ケーブル長テスターは、光ケーブルを敷設にユーザの既存の光ケーブルテストキットに、追加することができます
この長さのテスターは、ラウンドロビン方式を用いて光ケーブル長を測定します。これは、2本の光ケーブルの片側にパッチコード付けた光ケーブルをループすることによって達成されます。 T光が両方の光ケーブルを通り進む往復時間は、光ケーブルの長さを表すように2で割られ、キロメートルで長さに変換されます。光ケーブル全ての長さを測定する必要はありません。長さの測定は、光ケーブルの全長に適用できます。この距離テスト方法は、正確な測定を提供し時間とお金の節約ができます。
ジャケットで光ケーブルを測定する方式は認められた方法です。しかし、これは有効ではない可能性があり、多くのシナリオがあります。長さのマーキングは、既にパッチパネルに終端している場合は、難しいかもしれません。FiberLinkは、複数のクロスコネクトや、途中のスプライスのため、ジャケットによるマーキングが無効とすることがあります
光ケーブルの光学的な測定は、ジャケットのマーキングを必要とせずに正確な結果を与えてくれます。光学的な測定により、巻かれたて敷設された光ケーブルの長さを推定する必要がなくなるため、時間の節約できます。この方法は、壁を通すスター・トポロジ内にある、またはライザーケーブルが含まれているネットワークでは、特に問題があり不正確です。
FiberLink 6658光ケーブル長のテスターは、1310nmの赤外線レーザーを用いて、最長で25キロまでのリンクを、±2.5メートルの正確さで測定します。
